Тестирование производительности беспроводной распределённой сети


Итак, после того как распределенная сеть настроена и её работоспособность проверена, можно приступать к тестированию её производительности. При тестировании ноутбук с беспроводным адаптером располагался в непосредственной близости от первой точки доступа (AP #1), в качестве которой выступал беспроводной маршрутизатор Gigabyte GN-B49G c версией прошивки Firmware 1.35E. Вторая точка доступа (AP #2), в качестве которой выступал беспроводной маршрутизатор Gigabyte GN-BR01G c версией прошивки Firmware 1.30E, находилась в соседнем помещении за бетонной стеной.

В первом тесте измерялся трафик между ноутбуком и ПК #1, к которому подключалась точка доступа AP #1. Во втором тесте измерялся трафик между ПК #1 и ПК #2, то есть, между компьютерами, к которым подключены точки доступа. В третьем тесте измерялся трафик между ноутбуком и вторым стационарным компьютером (ПК #2), расположенным за бетонной стеной, к которому подключалась вторая точка доступа. Схема тестирования показана на рис. 14.

Тестирование производительности беспроводной распределённой сети

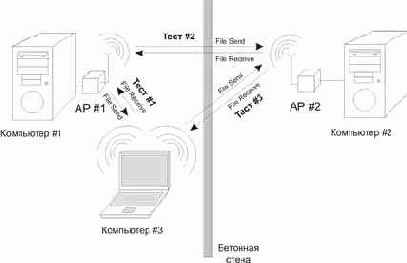

Рис. 14. Схема тестирования распределённой беспроводной сети

Для генерации трафика использовался тестовый пакет NetIQ Chariot 5.0 с нагрузочными скриптами, имитирующими передачу и приём файлов.

Сводные результаты тестирования представлены в таблице 2.

Таблица 2. Результаты тестирования распределённой беспроводной сети

Тест Трафик, Мбит/с
Ноутбук > ПК #1 18,3
ПК #1 > Ноутбук 19,3
Ноутбук - ПК #1 (дуплекс) 18,5
ПК #2 > ПК #1 18,9
ПК #1 > ПК #2 19,1
ПК #2 - ПК #1 (дуплекс) 19,4
Ноутбук > ПК #2 5,9
ПК #2 > Ноутбук 9,0
Ноутбук - ПК #2 (дуплекс) 8,5

Как видно из представленных результатов, в тесте взаимодействия ноутбука с ПК #1, то есть когда беспроводной клиент находится в непосредственной близости от точки доступа, сетевой трафик вполне соответствует стандарту IEEE 802.11g.

При взаимодействии друг с другом двух точек доступа сетевой трафик также соответствует стандарту 802.11g.

При взаимодействии ноутбука с ПК #2, то есть, когда задействуется распределённая сеть и данные от ноутбука поступают первоначально на первую точку доступа, затем передаются второй точке доступа и только после этого поступают в ПК #2, сетевой трафик несколько ослабевает.
Причём в данном случае заметна асимметрия при передаче трафика от ноутбука к ПК #2 и в обратном направлении. Характерно, что при передаче данных от ноутбука к ПК #2 можно выделить два режима передачи: со скоростью 9 и 3 Мбит/с (рис. 15). Причём каждый из режимов длится в течении чуть меньше 2 мин. В результате в среднем скорость передачи составляет порядка 6 Мбит/с.

Тестирование производительности беспроводной распределённой сети

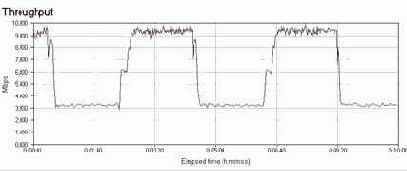

Рис. 15. Два режима работы при передаче данных от ноутбука к ПК #2
Однако, в любом случае, те преимущества, которые позволяет получить распределённая беспроводная сеть, с лихвой компенсируют и незначительное снижение скорости передачи.
