Пример внедрения системы softswitch


Как известно, административно каждая область разделена на районы с районными центрами и средними и малыми населенными пунктами, относящимися к райцентру. На уровне областного центра абонентов обслуживают городские телефонные сети (ГТС)5-6-значной нумерации. За обслуживание абонентов районов отвечают сельские телефонные сети (СТС). СТС состоит из центральной станции (ЦС), в которую могут включаться абоненты, и оконечных станций (ОС). Центральные станции обычно расположены в райцентрах и связываются между собой через междугородную станцию (АМТС), установленную в областном центре. Также в составе СТС есть узловые станции (УС), в которые тоже могут подключаться абоненты и ОС. Узловые и оконечные станции обычно располагаются в средних и малых населенных пунктах, и емкость их может варьироваться от 50 до 400 номеров. Основные особенности телефонной сети района – это существующие системы передачи ИКМ, большая доля аналоговых станций, низкая телефонизация района, сложная структура сети, особенной для СТС.

Переходить к новой организации сети в области необходимо постепенно и начинать лучше с областного и районных центров, где выше плотность телефонизации, больше абонентов и цифровых АТС. Решение softswitch позволит упростить структуру сети (в сети будет только три уровня – абонентский, уровень переноса информации и управления), использовать на местном уровне существующие системы передачи ИКМ, постепенно обновить коммутационное оборудование и увеличить телефонную плотность в области.

Элементами сети Engine Softswitch являются:

  • телефонный сервер (TeS), который управляет логикой прохождения вызова и контролирует коммутационные ресурсы, реализованные в шлюзах доступа (MSG), используя стандартизованный H. 248. Производительность – 300–600 вызовов/с в ЧНН (час наибольшей нагрузки);
  • мультисервисный шлюз (MSG), выполняющий подключение ИКМ оборудования к пакетной сети и обеспечивающий коммутацию голосовых соединений. Масштабируемая производительность – 50 –200 вызовов/св ЧНН;
  • пакетная сеть IP/MPLS для передачи голоса и данных;
  • абонентские узлы доступа (EAR), которые выполняют функцию выносного абонентского концентратора с масштабируемой емкостью.

  • Количество и места установки телефонных серверов и шлюзов определяются по исходным данным сети, таким как число абонентов, удельная нагрузка на абонента, среднее время разговора, территориальный разнос абонентов и производительность телефонного сервера и шлюзов доступа.


    Изменение принципа инвестиций при строительстве сети нового поколения
    Для фрагмента областной сети с 300 000 абонентов, нагрузкой на абонента 0,12 Эрланг и средним временем разговора 120 с расчетная интенсивность поступающей нагрузки составляет около 300 вызовов/с в ЧНН. Более точное значение должно определяться с учетом распределения нагрузки и других параметров.
    При производительности телефонного сервера 300 –600 вызовов/с достаточно установить один сервер в областном центре. Однако в телефонной связи очень важна такая характеристика сети, как надежность, поэтому рекомендуется использовать два телефонных сервера, работающих по принципу тандема.
    Количество шлюзов, которое необходимо установить, зависит от производительности шлюза, распределения абонентов в районах и наличия систем передачи, по которым будут подключаться абонентские выносы. Для рассматриваемой сетевой модели и производительности шлюзов 50-70 вызовов/с может оказаться достаточной установка в районных центрах трех-четырех шлюзов.
    Важно отметить, что высокая производительность шлюзов позволяет оператору точно определять места их установки и не быть связанным ограничениями по обработке вызовов.
    Подключение абонентов осуществляется посредством установки выносных абонентских концентраторов, связанных со шлюзом доступа по фирменному протоколу. Подключение другого оконечного оборудования возможно также по протоколам DSS1 и V5. 2. Для связи с существующими фрагментами сети телефонный сервер через шлюз доступа подключается к опорно-транзитным узлам по сигнализации ОКС 7.

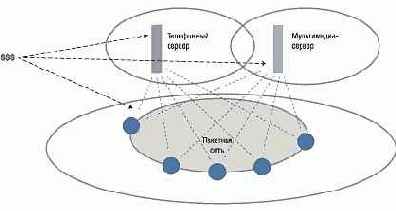

    Структура телефонной сети области с использованием решения Engine Softswitch представлена на рисунке.


    Пример построения телефонной сети области с использованием концепции Engine Softswitch
