Основные параметры передачи
Ключевые характеристики оптических коннекторов можно разделить на следующие группы: параметры передачи, долговременная стабильность и стойкость к воздействию внешних условий.
Главными параметрами передачи оптических коннекторов являются вносимое затухание и обратное отражение. Эти параметры зависят, главным образом, от таких факторов, как поперечное смещение осей и угла между ними, а также от френелевского отражения оптического сигнала на границе раздела двух оптических сред.

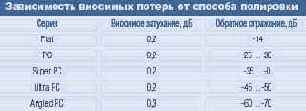

Вносимые потери за счет скосов при полировке
Наибольшее значение для оценки потерь, вносимых разъемным соединением, имеет оптическое затухание. Этот параметр оказывает основное влияние на величину суммарных потерь в оптическом тракте. Величина оптического затухания главным образом зависит от разъюстировки (поперечного отклонения) сердцевин стыкуемых оптических волокон.
Формирование вносимых потерь в коннекторах PC и UPC
Оптический контакт в коннекторах серии APC
Кроме вносимого затухания, важной оптической характеристикой является обратное отражение. Основной источник отраженного сигнала - граница раздела двух сред, например материал оптического волокна и воздуха. Эта составляющая потерь может достигать значительных величин. Кроме того, обратное отражение является непостоянным во времени. Под влиянием внешних воздействий оно в конечном итоге может нарушить стабильность работы системы. Наиболее серьезные проблемы обратное отражение создает для узкополосных лазеров с высокой когерентностью излучения (которые, например, используются в DWDM-системах и в оборудовании для сетей кабельного телевидения).
Вследствие небольшого количества разъемных соединений в тракте требования к величине вносимых ими потерь были несколько снижены по сравнению с требованиями, предъявляемыми, например, к сварным соединениям. Это позволило значительно упростить конструкцию и снизить стоимость изделий, в которых позиционирование стыкуемых волокон ограничивается пассивной поперечной юстировкой.
